Зачем нужны приборы для электромагнитной обработки воды EZV?

Вода, используемая в разных отраслях промышленности, а также и в домашнем хозяйстве, содержит в растворенном состоянии определенное количество минералов, солей и других примесей. Исходя из количества отдельных элементов и их доли в общем объеме растворенных в воде веществ можно судить о так называемой твердости воды. Содержащиеся в воде минералы и соли, с одной стороны, важны для человеческого организма, организмов животных, а также для растений, но, с другой стороны, они своим выделением из воды создают нам немалые проблемы, образуя твердые накипи в водопроводах, в теплосетях, в прачечных, в холодильных установках и т.д.. Наиболее интенсивное образование накипи происходит главным образом при нагревании твердой воды, что приводит к уменьшению диаметра трубопровода, ухудшению поступления тепла, что в свою очередь ведет к увеличению энергетических затрат и к сокращению срока службы покрытых накипью систем.
Существует множество методов и способов предупреждения и редуцирования образования накипей. По способу воздействия на обрабатываемую воду делим их на:

химический
электростатический
магнитный

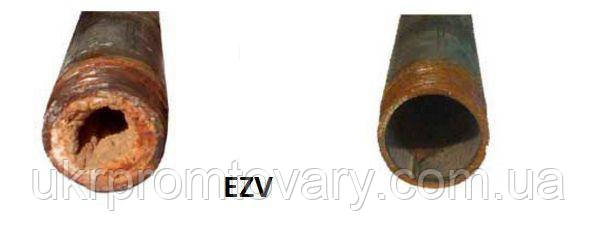

На магнитном принципе с использованием современной микрокомпьютерной техники работают и приборы EZV. На рисунке внизу изображено состояние трубопровода до обработки воды прибором EZV 25 и его состояние через б недель от начала обработки.

перед обработкой воды прибором EZW	состояние трубопровода через 6 недель после начала обработки

Модельный ряд

В настоящее время приборы для обработки воды EZV производятся в пяти модификациях, а именно:
нерегулируемые приборы EZV …;
приборы с двухуровневым регулированием EZV …T;
приборы с ручным регулированием EZV …M;
приборы с ручным регулированием в комбинации с двухуровневым регулированием EZV …MT;
приборы с автоматическим регулированием EZV …А.

Конструкция

Конструкционно приборы EZV решены на базе микро-ЭВМ, которая на основе соответствующего алгоритма и данных в памяти генерирует выходной высоконепериодический сигнал. После усиления в конечной ступени он подводится к катушке, установленной на трубопроводе с обрабатываемой водой, где создает импульсное динамическое электромагнитное поле. Это поле воздействует на протекаемую через трубопровод воду, что приводит к нарушению связей между веществами, образующими накипь, и молекулами воды. Такая вода не только теряет на определенное время (в зависимости от условий на время 72 часов) способность создавать твердые накипи, но и растворяет ранее образованный водный камень. Кроме выходного непериодического сигнала (аналогово трудно достижимого), важного для максимальной эффективности воздействия, цифровое решение приборов обеспечивает нам также высокую долговременную (срок службы 20 лет) и температурную стабильность (стандартные рабочие температуры от 0″С до 40°С) параметров созданного магнитного поля, а также простую и точную обработку сигналов с расходомеров и простое информационное подключение к управляющему компьютеру (например, через интерфейс RS 485). Приборы снабжены независимой схемой автоматического контроля наличия выходного сигнала и последующей реактивации микрокомпьютера, благодаря чему приборы EZV устойчивы к колебаниям питающего напряжения, внешним помехам и др. Приборы выпускаются в пластмассовых корпусах, причем непосредственно электроника залита специальным материалом, предохраняющим от нежелательного воздействия внешней среды — влажности, микроорганизмов и т.д.

Основные преимущества

Простой монтаж приборов
Снижение потребления моющих средств, уничтожение бактерий в воде
положительное воздействие обработанной воды на людей

Нерегулируемые приборы EZV 1ON — EZV 65N

Эта серия приборов предназначена для небольших диаметров труб (от 3/8* до 2,5*) в системах, в которых расход воды не изменяется в большом диапазоне.
Эти приборы используются, главным образом, для обработки воды в частных домах, пекарнях, прачечных, парогенераторах, в гладильном и паровом оборудовании, частично для циркуляционных трубопроводов ГВ, для охлаждения прессов, пастеризации молока, для малых паровых котлов, малых проточных нагревателей и др.

Приборы с двухуровневой регулировкой EZV 25T — EZV 65T.
Эти приборы предназначены для использования в системах с регулярным и сравнительно большим изменением расхода воды (изменение больше, чем для приборов серии EZV..), причем регулярность изменения зависит или от времени (например, день — ночь, начало — конец рабочего дня и т.д.), или от работы других устройств (например, циркуляционных насосов, автоматически управляемых вентилей, насосов и т.д.). Приборы этой серии отличаются наличием двухуровневой регулировки при помощи переключения вспомогательного контакта, выведенного на корпус прибора.

Приборы с ручной регулировкой EZV 50M — EZV 500M.
Приборы этой серии дают возможность с помощью ручного переключателя изменять в широком диапазоне параметры выходного сигнала и тем самым оптимизировать действие прибора для широкого диапазона расхода с учетом особенностей обрабатываемой воды. Оптимизация может быть достигнута или после длительного наблюдения за результатами воздействия прибора в зависимости от установленного уровня или же измерением параметров воды до и после обработки для различной установки уровня (например, электропроводности, рН и т.д.).

Область применения данных приборов: более крупные системы (от 2*) с принудительной циркуляцией, водяное и горячеводяное отопления, паровые котлы (предварительная обработка воды), циркуляция горячей технической воды, большие бассейны, технологическое оборудование (охлаждение компрессоров, охлаждающие устройства для растительных масел и т.д.).
Приборы с двухуровневой регулировкой и ручной настройкой EZV … МТ
Приборы этой серии предназначены для более крупных систем (от 2*), в которых величина расхода регулярно меняется в пределах двух доааточно отличных друг от друга величин, причем эти изменения кратковременные. Периодичность или же зависимость этих изменений может аналогично приборам серии EZV…T задаваться временем, включением другого устройства или системой управления. На переключателе для 1 -ого диапазона расходов устанавливается нужный уровень, соответствующий разомкнутому вспомогательному контакту, на переключателе для 2-ого диапазона устанавливается уровень, соответствующий 2-ому диапазону расходов (при замкнутом вспомогательном контакте).

Приборы с автоматической регулировкой EZV 50A — EZV 500A
Эти приборы предназначены для систем с большими и нерегулярными изменениями расхода. Для своей работы они должны иметь информацию о расходе воды, т.е. в системе должен быть предусмотрен расходомер, оснащенный электрическим выходом или с возможностью подключения нужного датчика. Эти приборы оснащены элементами регулировки (доступными только для сервисного обслуживания), позволяющими оптимизировать синхронность автоматически установленных параметров прибора с параметрами обрабатываемой воды в зависимости от расхода.

Назначение и принцип работы.

Блок вместе с катушкой провода, намотанной на трубопроводе, предназначены для электромагнитной обработки воды, протекающей по трубопроводу. Блок генерирует импульсы тока определенной амплитуды и переменной длительности, которые необходимы для создания импульсного динамического электромагнитного поля в катушке. В воде, протекающей через такое электромагнитное поле, разрушаются связи между накипеобразующими веществами и молекулами воды. Обработанная таким электромагнитным полем,  вода не только теряет на определенное время (минимум на 72 часа) способность создавать твердые накипи, но и растворяет ранее образованный водный камень.
Параметры импульсного электромагнитного поля выбираются в соответствии с расходом воды и материалом, из которого изготовлен трубопровод.
Блоки могут использоваться с металлическими или пластмассовыми трубопроводами.
Выбор блока в зависимости от расхода воды производится в соответствии с таблицей.

Технические характеристики.

1. Питание осуществляется от одно фазной сети  переменного тока напряжением 220 В, частотой 50 Гц. Потребляемая мощность – не более 1,5 ВА.
2. Импульсный выход блока рассчитан на подключение катушки, состоящей из одиннадцати витков провода, намотанного на трубопровод. Длина проводов от блока до катушки должна быть по возможности меньшей и не превышать 1,5 М.
3. Клеммы блока для подключения питающей сети и катушки рассчитаны на подсоединение проводов сечением не более 1,5 мм2.
4. Переключение выходного сигнала для работы с металлическим или пластмассовым трубопроводом производится установкой джампера (перемычки) в соответствующее положение. Место установки джампера находится рядом с клеммами, к которым подключаются внешние связи.
5. На лицевой панели блока имеются два светодиода: красный – для индикации наличия питающей сети, зеленый – для индикации наличия тока через катушку.
6. Диапазон рабочих температур: от 00С до 500С.
7. Блок выполнен в корпусе из полистирола.  Габаритные размеры: 120 * 80 * 40 мм.
8. Класс защиты: IP — 54.

Указание мер безопасности.

1. При эксплуатации и техническом обслуживании блока необходимо соблюдать требования ”Правил технической эксплуатации электроустановок потребителей“, “Правил техники безопасности при эксплуатации электроустановок потребителей”.
2. Любые подключения к блоку и работы по его техническому обслуживанию производить только при отключенном сетевом питании.

Монтаж и электрические подключения.

1. Установка блока. Блок крепится к стене двумя винтами через соответствующие отверстия в блоке. Расстояние между блоком и трубопроводом не должно превышать 1,5 м. Чем меньше это расстояние, тем выше эффективность электромагнитной обработки воды.
2. Внешние провода, подсоединяемые к клеммам блока, должны проходить через резиновые уплотнители, в которых необходимо просверлить отверстия в соответствии с внешними диаметрами проводов.

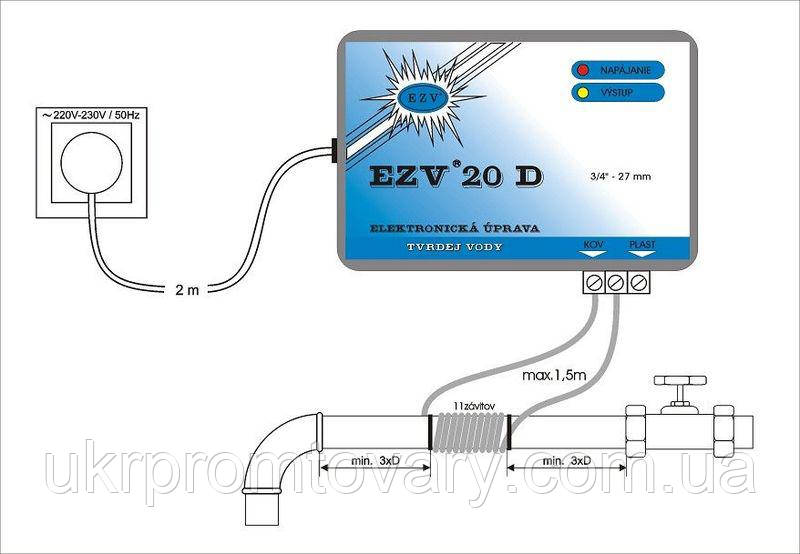

3. Монтаж катушки. Катушка должна монтироваться посередине прямого участка трубопровода, длина которого минимум в 10 раз превышает диаметр трубы. Один конец провода, входящий в комплект поставки, очистить от изоляции, облудить припоем и подсоединить к одной из клемм с маркировкой ВЫХОД. Провод положить на то место трубопровода, где должна находиться катушка, и закрепить его с помощью бандажа из ниток, шнура или липкой ленты. Провод от блока до бандажа должен быть проложен без натяжения (с небольшим провисанием). Намотать на трубопровод одиннадцать витков провода виток к витку и закрепить его второй конец при помощи бандажа. Направление намотки значения не имеет. Свободный конец провода укоротить до необходимой длины, зачистить, облудить и подсоединить ко второй клемме ВЫХОД.
4. Подсоединить провода питания к клеммам с маркировкой СЕТЬ. Сечение проводов должно быть не менее 0,5 мм2.
5. Установите крышку, закрывающую клеммы.

Пуск в эксплуатацию.

1. Перед подачей питания проверьте правильность выполненного электрического монтажа.
2. Включите питание, Светодиоды красный, ПИТАНИЕ и зеленый, НАГРУЗКА должны светится. Если светодиод НАГРУЗКА не светится, необходимо проверить подсоединение проводов от катушки к клеммам блока.

Техническое обслуживание.

Обслуживание блока при эксплуатации состоит из технического осмотра, который должен производиться обслуживающим персоналом не реже 1 раза в год, и включает выполнение следующих работ:
Очистку от пыли корпуса;
Проверку качества крепления;
Проверку качества подсоединения проводов к клеммам блока.
Работы по техническому обслуживанию необходимо производить при выключенном автомате питания и соблюдать меры безопасности.

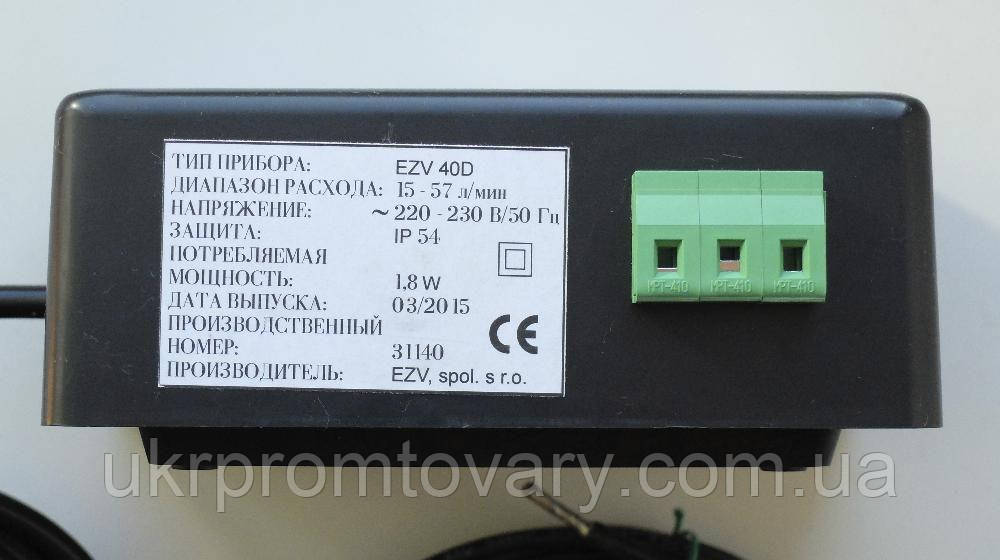

Маркировка.

При изготовлении на корпус блока наносятся:
Наименование;
Товарный знак предприятия – изготовителя;
Заводской номер;
Дата изготовления.

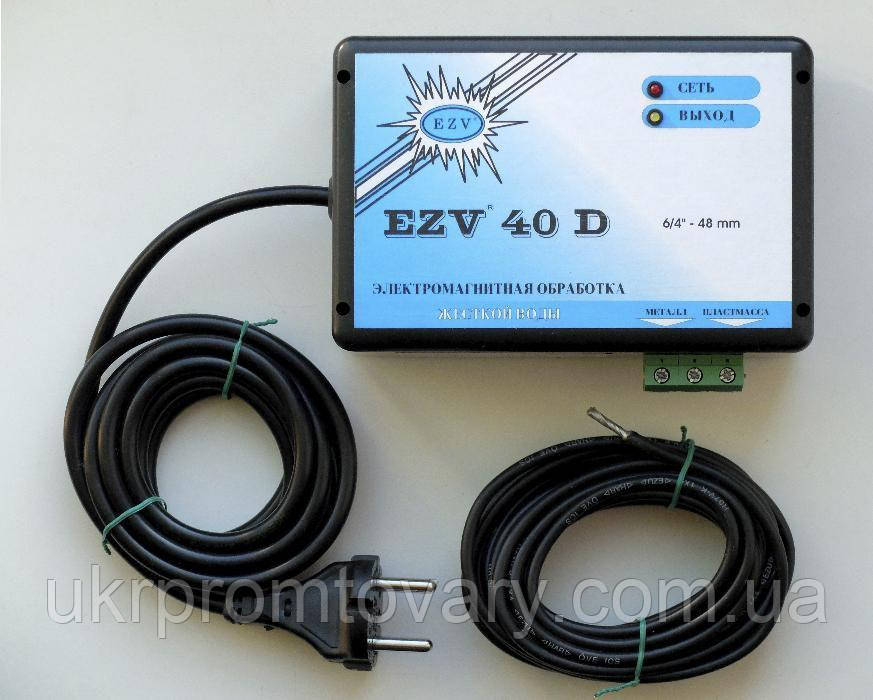

Комплектность.

Блок;
Руководство по эксплуатации;
Провод для изготовления катушки.

Гарантийные обязательства.

1. Изготовитель гарантирует соответствие блока ТУ при соблюдении условий транспортирования, хранения, монтажа и эксплуатации.
2. Гарантийный срок эксплуатации 2 года со дня ввода в эксплуатацию, но не более 27 месяцев со дня продажи.
3. В случае выхода блока из строя в течение гарантийного срока при соблюдении пользователем условий эксплуатации, транспортирования, хранения и монтажа предприятие – изготовитель обязуется осуществлять его бесплатный ремонт  или замену.
